lycheeKingEMQ X 消息服务器的连接认证和访问控制由一系列的认证插件(Plugins)提供,他们的命名都符合 emqx_auth_ 的规则,在 EMQ X 中,这两个功能分别是指:
连接认证: EMQ X 校验每个连接上的客户端是否具有接入系统的权限,若没有则会断开该连接;
访问控制: EMQ X 校验客户端每个 发布(Publish)/订阅(Subscribe) 的权限,以 允许/拒绝 相应操作;
EMQ X 消息服务器认证的插件支持按用户名密码、ClientID 或匿名认证三种方式,系统默认开启匿名认证,我们可以配置插件开启认证链:
特别需要注意:
- 当开启 Username 认证之后,系统会忽略 Client ID 认证和匿名认证;
- 当开启 Client ID 认证之后,系统会忽略匿名认证;
1. 默认方式——匿名认证
搭建完成之后,设备端对接MQTT服务器没有任何的身份认证,直接连接即可。
使用mqtt.fx作为mqtt客户端进行测试:

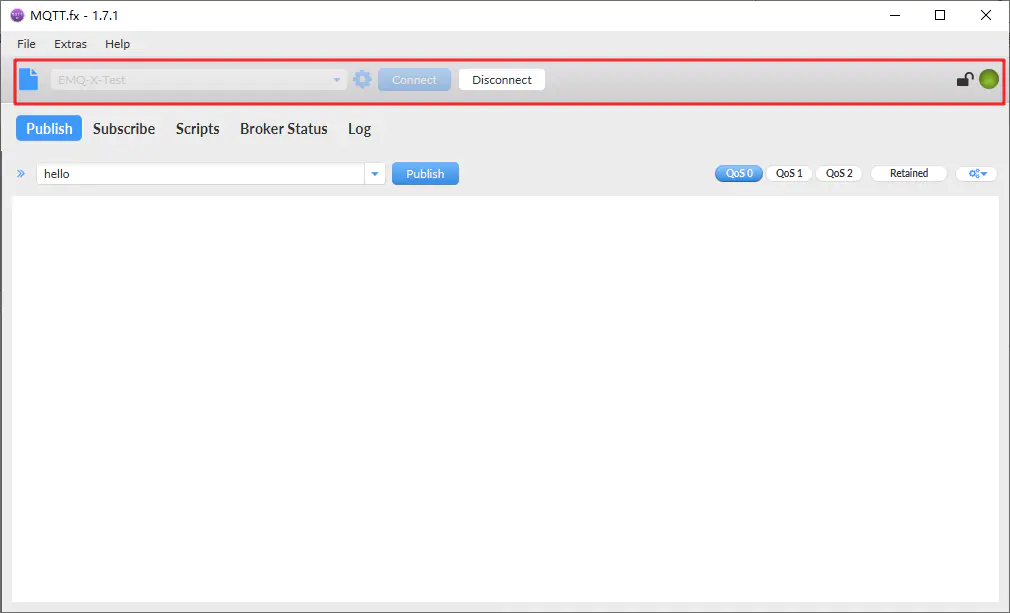

设置完成之后点击连接即可:

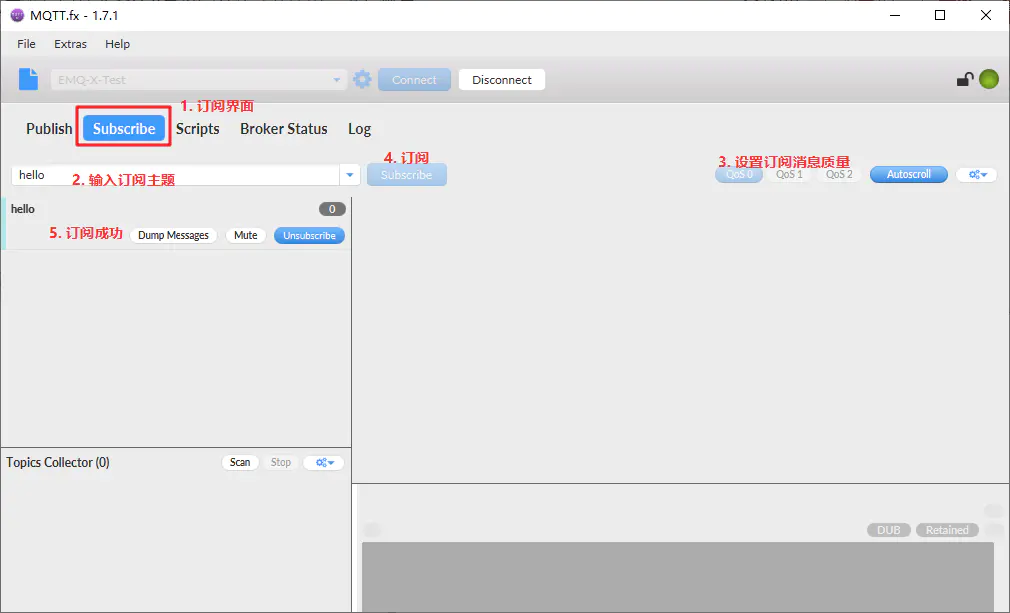

测试订阅主题:
测试发布消息

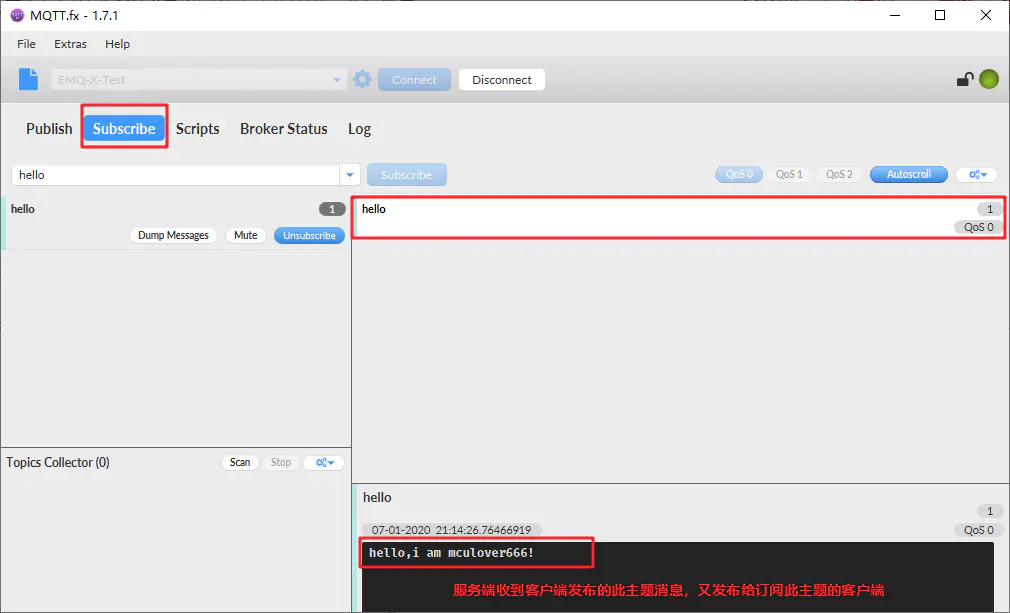

发布之后看一下是否收到(客户端已订阅此主题):
这种无认证方式的优缺点非常明显:
- 优点:客户端对接简单,利于编程;
- 缺点:毫无安全性可言,任何设备都可以连接并且发布消息,容易遭受攻击;

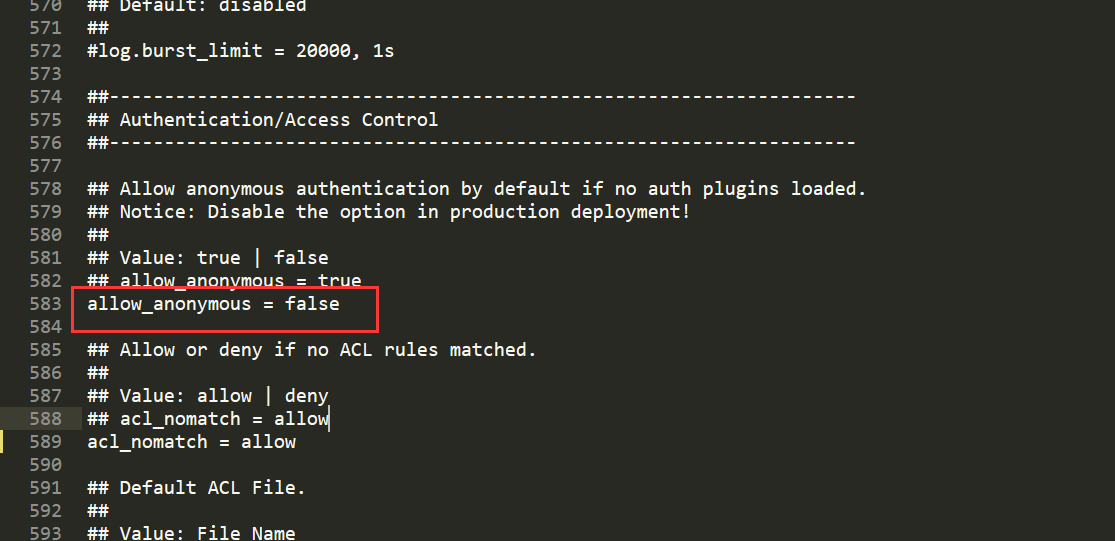

注意:如果添加认证权限功能,需要禁止匿名方式连接:
allow_anonymous = false:禁止匿名访问
2. Username 认证插件
emqx_auth_username 提供了Username 认证功能,目前只支持连接认证,通过 username 和 password 认证客户端,此插件在存储密码时会按照配置的 hash 算法将明文加密后存入。
停止EMQX服务:
在配置插件之前首先停止服务:
配置Username插件
登录部署了EMQ-X的服务器,编辑EMQX目录下的这个文件:
1 | cd emqx/ |

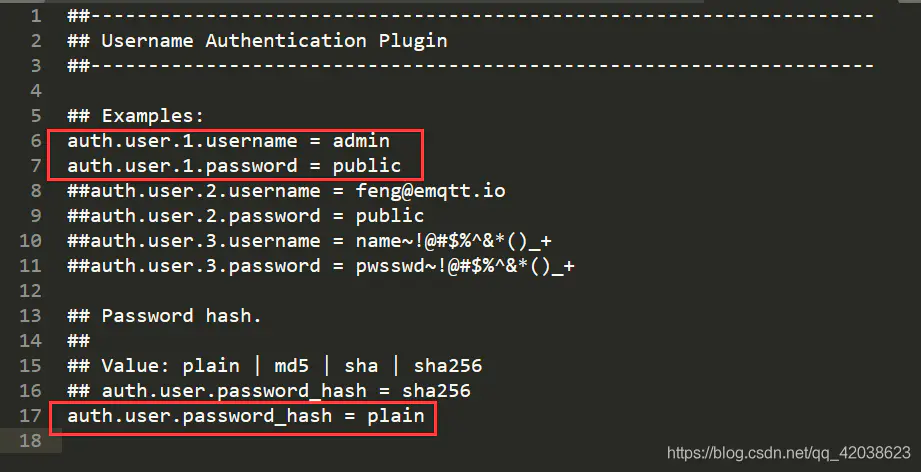

修改官方示例,配置一个username和密码,并将加密方式改为plain(方便起见,直接文本传输):
启动EMQ-X服务
./bin/emqx start
开启Username插件
开启插件的方式有两种:
直接在命令行启动:
./bin/emqx_ctl plugins load emqx_auth_username在DashBoard中启动:

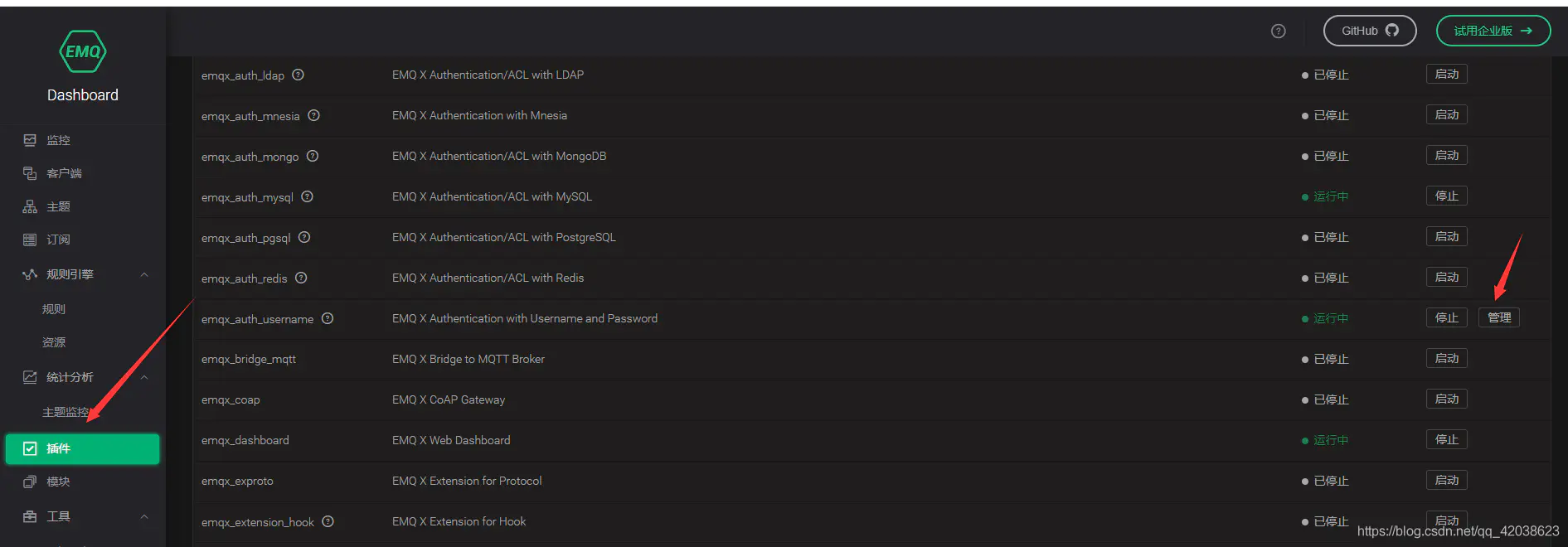

在DashBoard的左侧点击“插件”一栏,找到 emqx_auth_username 插件,点击开启(这里我已经命令行开启,所以显示停止):

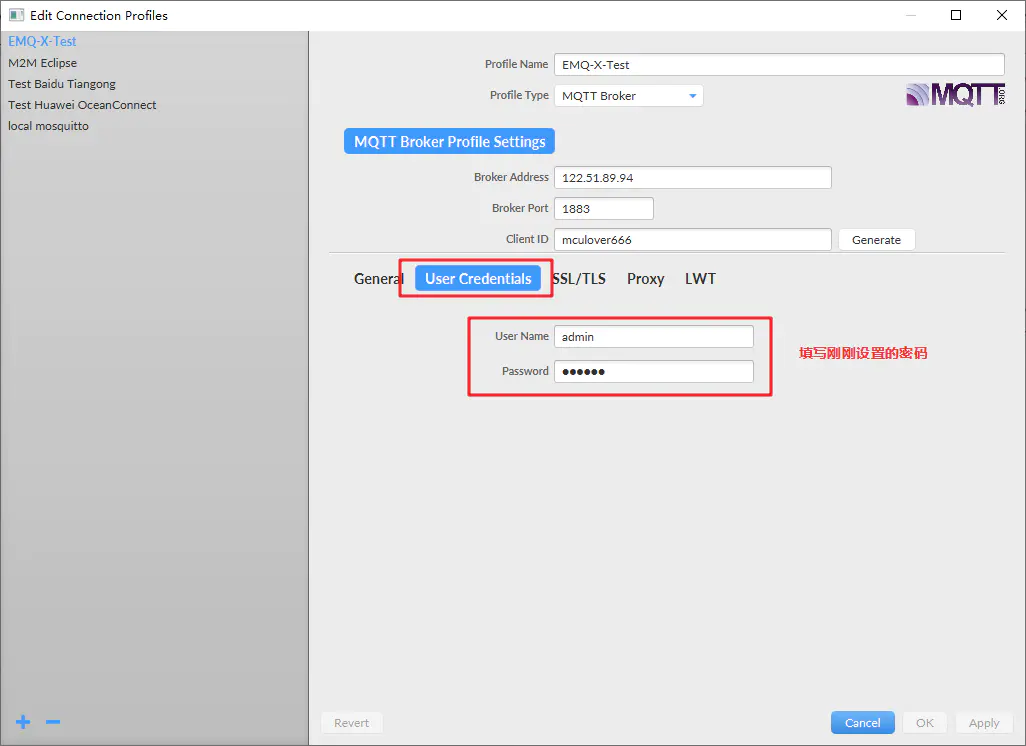

客户端登录测试

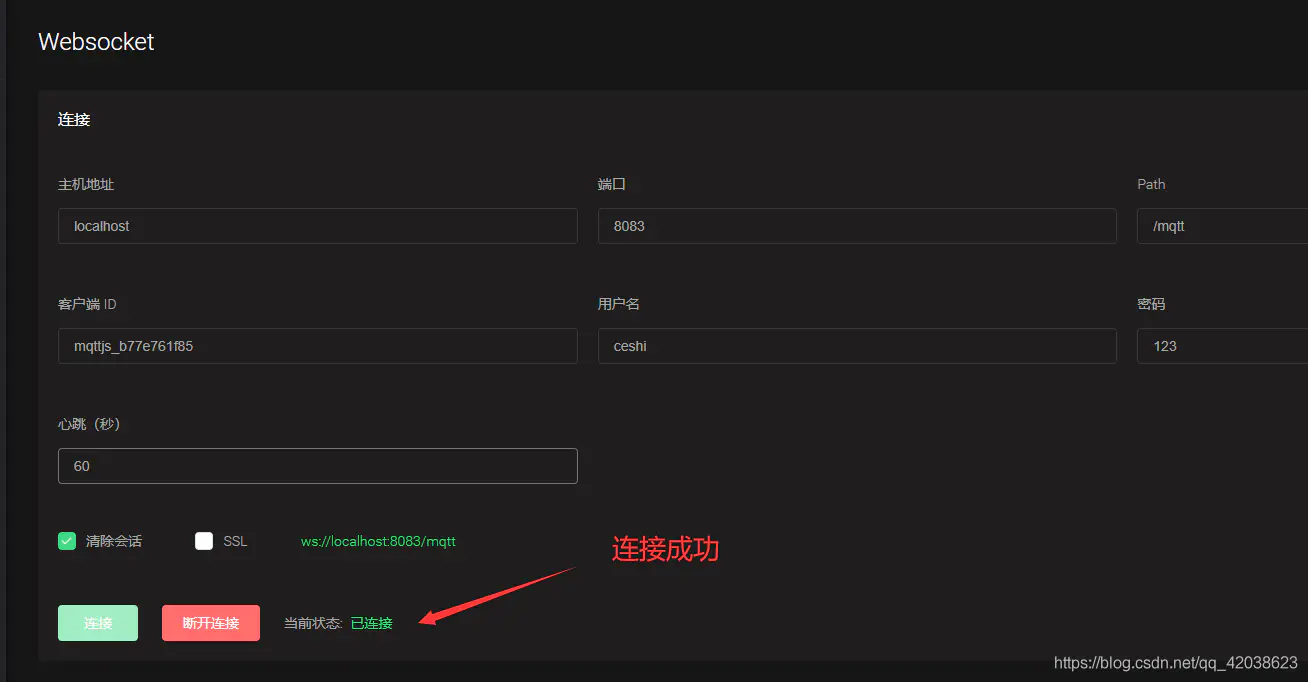

点击连接即可成功登陆:

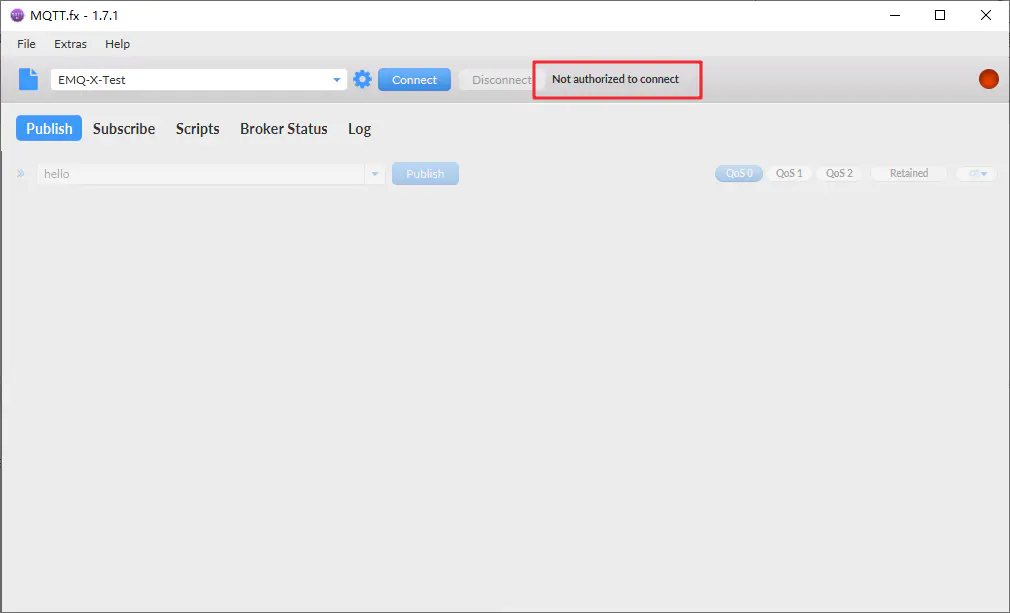

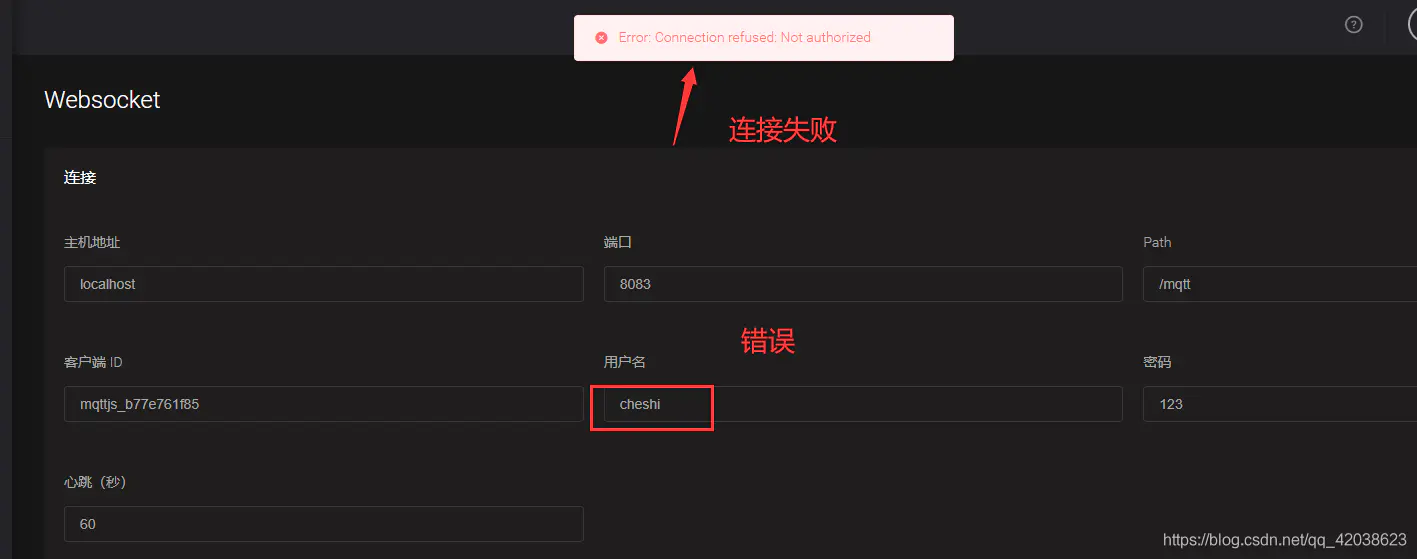

如果对username或者密码稍作修改,则不可登录:
测试完毕,这种用户名认证方式非常推荐:
优点:给客户端分配 username 和 password 即可,如果不对应,则不会连接,测试方便;
缺点:每个设备都需要手动或者 API 请求分配认证信息,建立阶段较复杂
Username 认证插件增加用户
打开后台管理系统面板:http://localhost:18083/#/plugins
点击emqx_auth_username 的管理功能

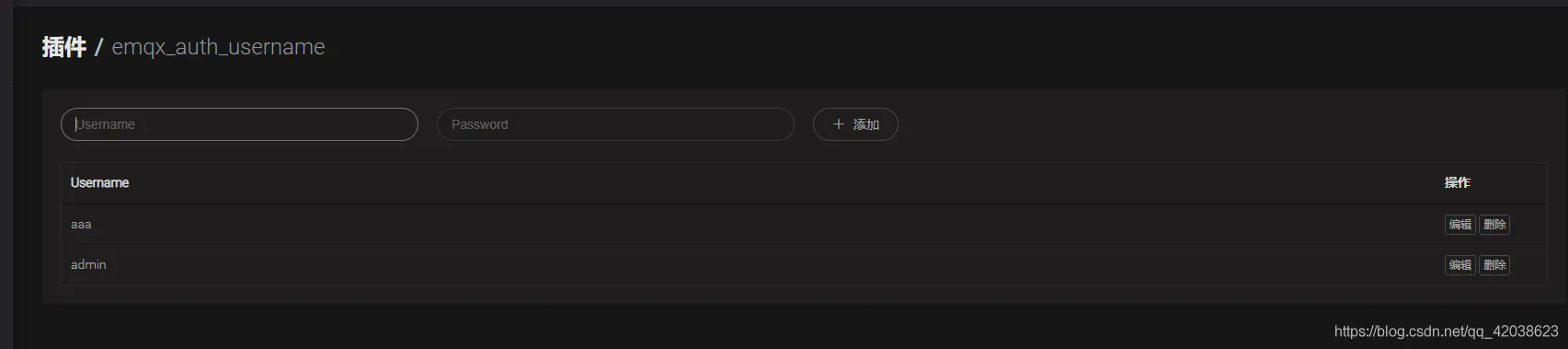

可以进行手动添加用户
手动添加用户后,就可以使用新增的用户名和密码进行连接登录
3. EMQX使用MYSQL认证插件
EMQ开源版的MYSQL认证是免费的
使用步骤:
1) 配置EMQ MYSQL

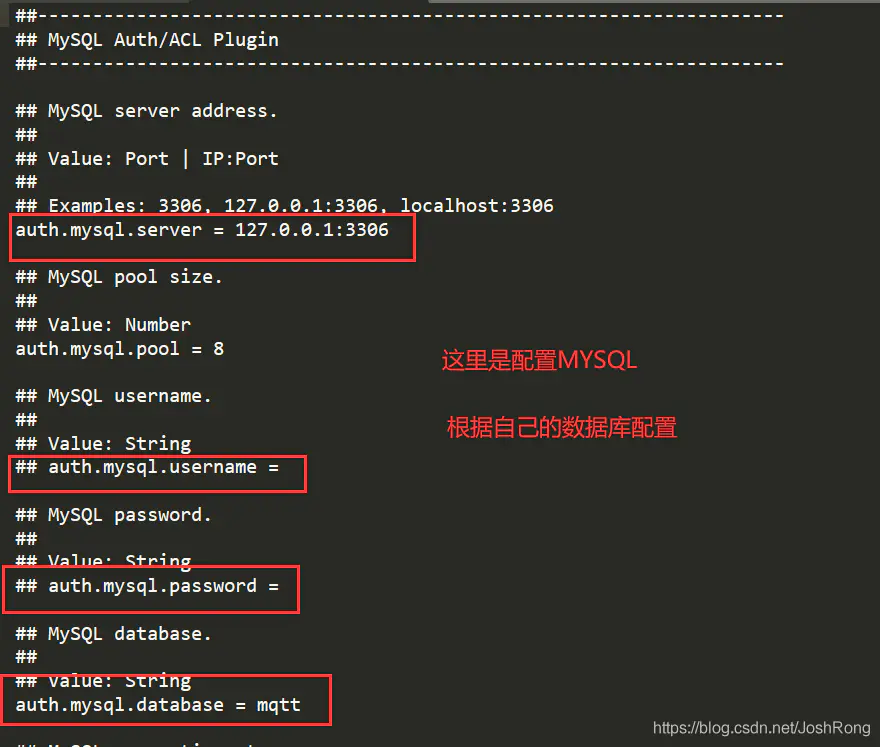

首先我们要配置emq里的mysql.conf才可以使用MYSQL认证插件

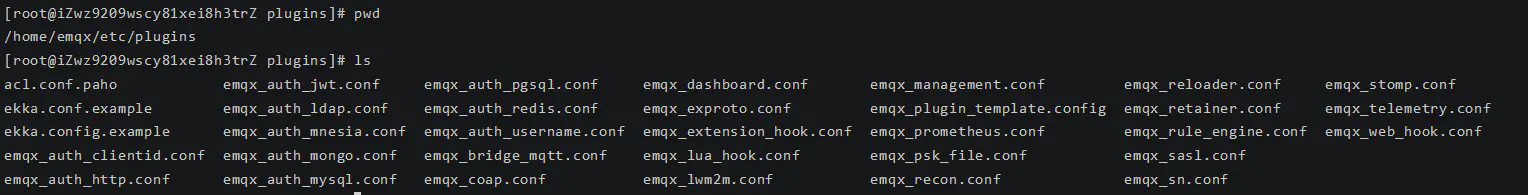

如果是压缩包方法安装的话,就只需要找到我们解压出来的emqx/etc/plugins/emqx_auth_mysql.conf。

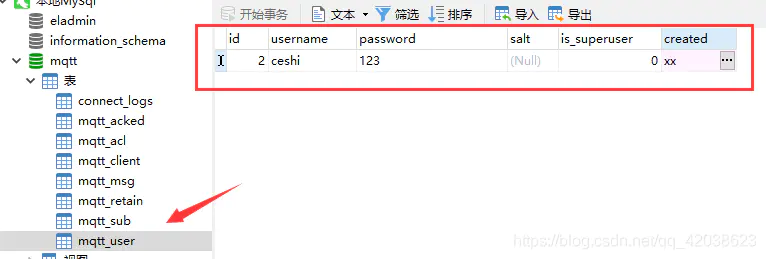

官方给出的MYSQL认证数据库表参考如下
1 | DROP TABLE IF EXISTS `mqtt_acl`; |

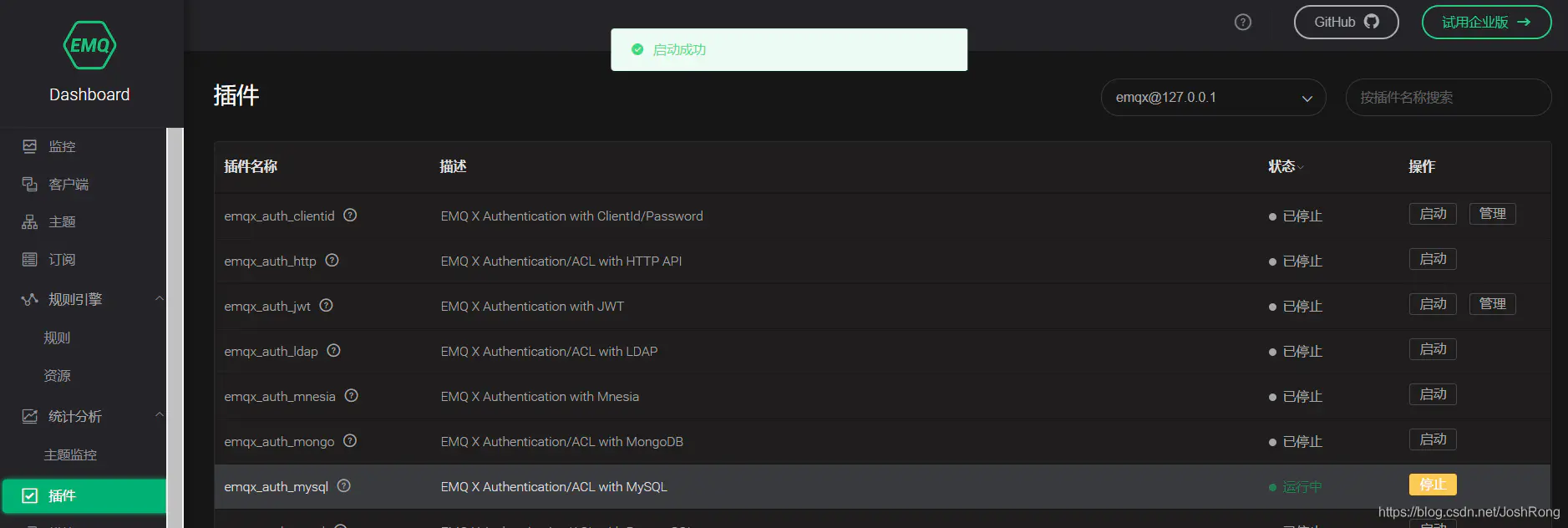

配置完了之后就可以启动MYSQL认证了,登录18083端口的仪表盘。
启动成功就说明我们的MYSQL配置成功。
没有成功的原因可能有以下:
1.auth.mysql.username和auth.mysql.password 这两个配置字段前面的#号没去掉。
2.URL地址错误
3.3306数据库端口没有开
4.防火墙 或者云服务器安全组
2) 测试连接认证
然后我们使用官方的MQTTX工具测试连接

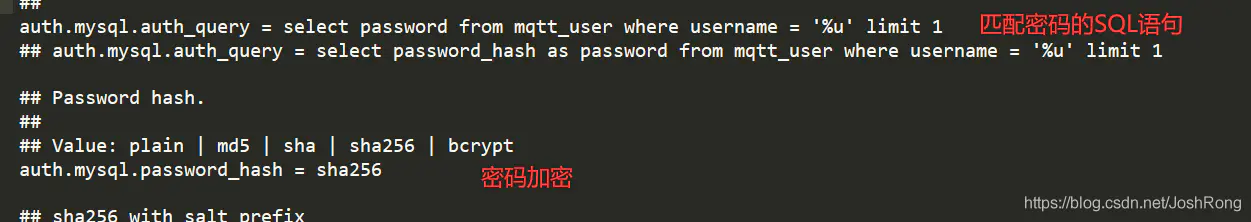

注意:如果账号密码都正确,还是连接失败,则可能是配置问题,查看emqx_auth_mysql.conf

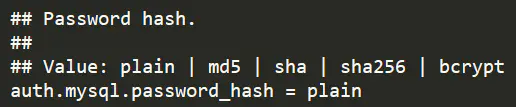

可以看到这里的密码加密方式是sha256,说明我们连接时候的密码是加密后才与数据库内的password字段的值做匹配。这里我们可以改成plain明文不加密,又或者我们可以把数据库的字段改成sha256加密后的字段。
这里我选择改成plain不加密
在这里插入图片描述
重启一下mysql认证插件,重新连接即可连接成功。
4. 测试ACL权限控制
来到ACL权限控制,使用到数据库mqtt_acl数据表。这里引用官方文档关于表内字段的说明
ACL 规则表
1 | CREATE TABLE `mqtt_acl` ( |
规则表字段说明:
allow:禁止(0),允许(1)
ipaddr:设置 IP 地址
username:连接客户端的用户名,此处的值如果设置为 $all 表示该规则适用于所有的用户
clientid:连接客户端的 Client ID
access:允许的操作:订阅(1),发布(2),订阅发布都可以(3)
topic:控制的主题,可以使用通配符,并且可以在主题中加入占位符来匹配客户端信息,例如 t/%c 则在匹配时主题将会替换为当前客户端的 Client ID
%u:用户名
%c:Client ID
默认配置下示例数据:
1 | -- 所有用户不可以订阅系统主题 |
如果想限制一个叫ceshi的用户只能订阅 aaa 的主题,应该怎么做呢
1.我们在数据表添加一个数据
这条数据可以解读为:我们要允许admin用户订阅 aaa 的主题
连接用户订阅测试
连接上之后我们发现 ceshi用户 可以关注随便一个主题,表中添加的数据并没有生效。
这里就是存在误解的地方
ACL认证在遍历时是按照顺序来做遍历的,我这里设置为允许他订阅,实际上相当于没有设置。
我们应该是先把admin用户所有的订阅关上,再打开admin用户的123/#主题订阅权限。

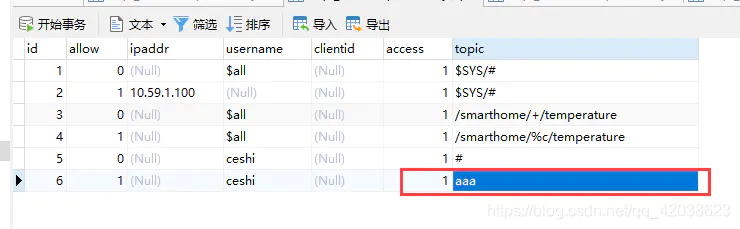

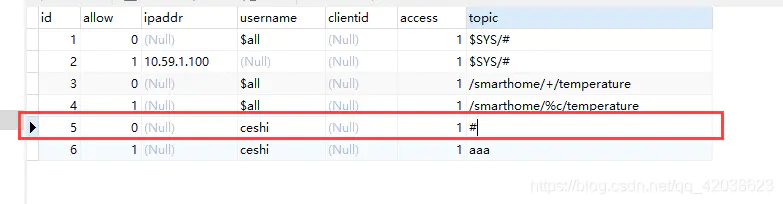

那么我们在数据表订阅 aaa 之前添加一个关闭的语句
测试效果
这样就完成了admin用户只能订阅 aaa 的主题的要求。最后可以使用不同的acces允许的操作进行测试,但需要注意的还是:ACL认证在遍历时是按照顺序来做遍历的,注意ACL认证执行的顺序。

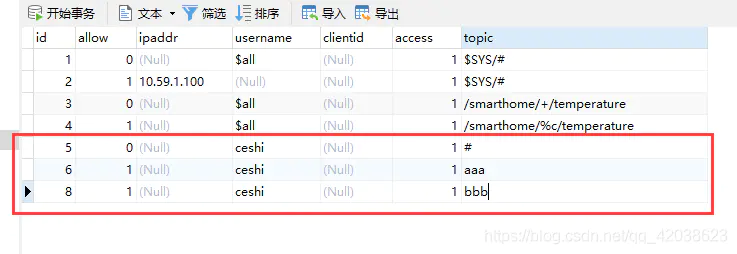

如果需要允许订阅两个topic,只需要新添加一条数据topic即可这样就可以允许该客户端同时订阅两个topic。
5. clientId的唯一性
在连接EMQX客户端时,连接属性中clientId是唯一的,如果使用同一个clientId登录客户端两次,后面登录的客户端会将前一个挤下线,前一个客户端将会断开连接。

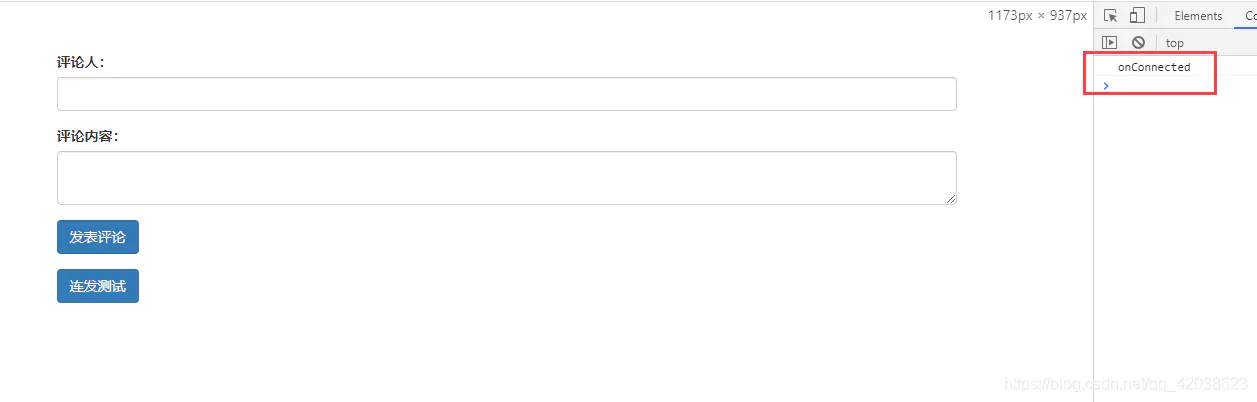

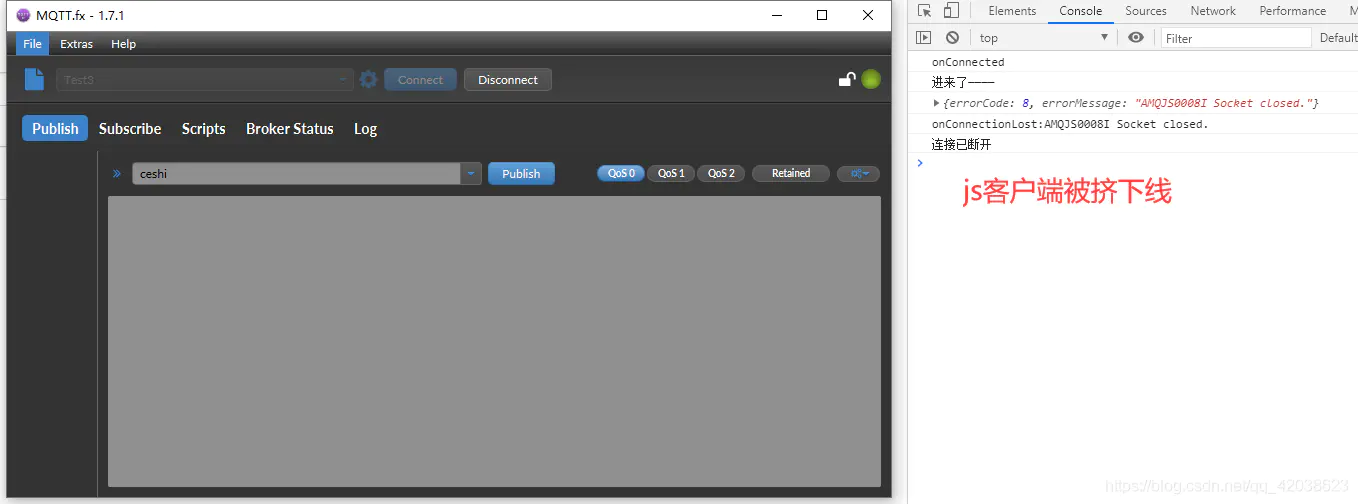

测试同一个用户登录同一个clientId

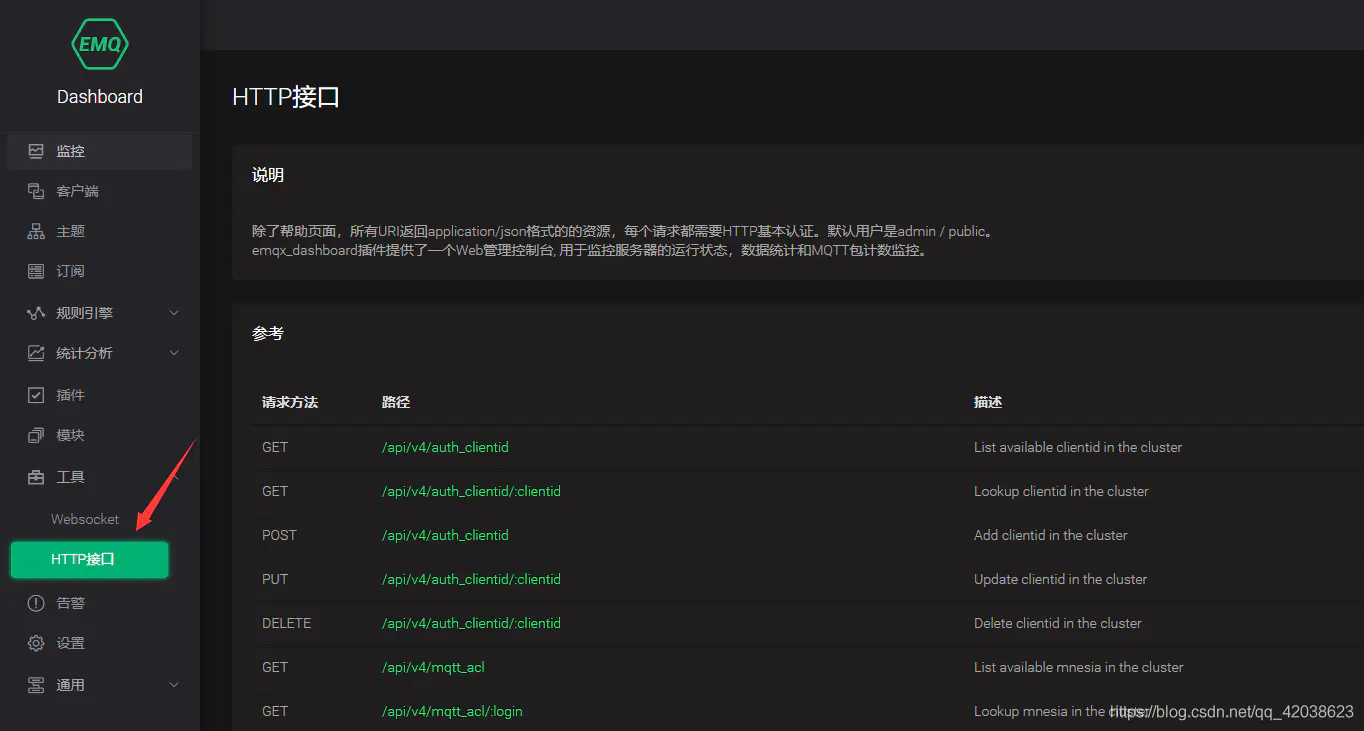

6. emqx使用HTTP接口
EMQ X 提供了 HTTP API 以实现与外部系统的集成,例如查询客户端信息、发布消息和创建规则等。
EMQ X 的 HTTP API 服务默认监听 8081 端口,可通过 etc/plugins/emqx_management.conf 配置文件修改监听端口,或启用 HTTPS 监听。EMQ X 4.0.0 (opens new window)以后的所有 API 调用均以 api/v4 开头。
除了帮助页面,所有URI返回application/json格式的的资源,每个请求都需要HTTP基本认证。默认用户是admin / public。
接口安全
EMQ X 的 HTTP API 使用 Basic 认证 (opens new window)方式,id 和 password 须分别填写 AppID 和 AppSecret。 默认的 AppID 和 AppSecret 是:admin/public。你可以在 Dashboard 的左侧菜单栏里,选择 “管理” -> “应用” 来修改和添加 AppID/AppSecret。
7. emqx使用的mysql数据存储
使用emqx的mysql数据持久化的插件,必须是使用emqx企业版。
使用详情参考:https://blog.csdn.net/feixiangsmile/article/details/111152477
